產品簡介

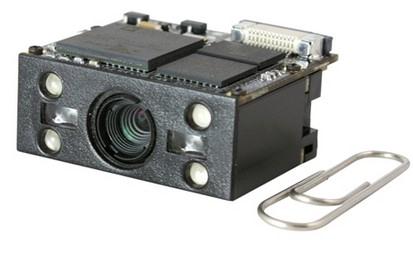

NLS-EM3000二維影像式條碼識讀引擎，采用先進的圖像傳感技術和領先水平的新大陸UIMG智能圖像識別系統。先進的圖像傳感技術，避免了由于抖動或運動產生的圖像畸變，與新大陸UIMG技術的有機融合，使識讀引擎可以輕松讀取紙張、塑料等各種介質上的條碼，性能強勁。
NLS-EM3000可識讀各類主流一維條碼和標準二維條碼（PDF417、QR Code、Data Matrix等）以及中國的二維條碼標準漢信碼等。還支持識讀GS1-DataBarTM（RSS）條碼，包括Limited、Stacked、Expanded等版本。
NLS-EM3000采用獨特的完全一體化設計，將圖像采集、照明瞄準和解碼器等完全集成一體，既小又輕，性能強勁。非常適合嵌入各種行業的產品中使用，如收銀機、數據采集器、抄表設備、檢票機、PDA等。
為應對各種應用的可能復雜度，NLS-EM3000采用了性能強勁的處理器，并提供含大量底層API接口的二次開發功能SDK，面對復雜應用，也可快速開發從容應對。
產品特性
◆UIMG核心技術
采用自主研發的第五代UIMG核心解碼技術，可快速識讀各類品質的條碼。
◆一體式設計
圖像采集和解碼一體化設計，可滿足狹小空間應用需求。
◆二次開發
提供二次開發工具包，滿足特殊應用需要。
掃描性能 | ||
圖像傳感器 | 752×480 CMOS | |
照明 | 紅光LED 625±10 nm | |
識讀碼制 | 2D | PDF417, QR Code, Data Matrix, 漢信碼, Aztec Code, Maxicode, MicroPDF417* 等 |
1D | Code128, EAN-13, EAN-8, Code39, UPC-A, UPC-E, Codabar, Interleaved 2 of 5, ITF-6,ITF-14,ISBN, Code 93, UCC/EAN-128, GS1 Databar, GS1 Composite Code, Matrix 2 of 5, Code11, Industrial 25, Standard 25, Plessey, MSI-Plessey等 | |
OCR* | 二代身份證, 護照識別 | |
識讀精度 | ≥ 5mil | |
識讀景深 | Code 39 | 50mm -135mm(10mil); 70mm~170mm(15mil) |
PDF417 | 55mm -145mm(10mil); 70mm~160mm(15mil) | |
Data Matrix | 40mm -120mm(10mil); 60mm~145mm(15mil) | |
QR Code | 40mm -115mm(10mil); 60mm~150mm(15mil) | |
符號反差 | ≥ 25%反射差異 | |
識讀角度** | 旋轉360°，傾斜±50°，偏轉±50° | |
視場角度 | 水平36°，垂直23° | |
機械/電氣參數 | ||
接口 | TTL232 | |
工作電壓 | 3.3 ~3.6 VDC | |
電流 @ 3.3 VDC | Maximum current | 400 mA |
Operating current | 300 mA | |
Idle current | 65 mA | |
外觀尺寸 | 28.0(W)×24.5(D)×13.5(H) mm | |
重量 | 10.1克 | |
環境參數 | ||
工作溫度 | -20℃ - +45℃ | |
儲存溫度 | -40℃ - +60℃ | |
工作濕度 | 5% - 95% ( 無凝結 ) | |
環境光照 | 0 ~ 100000 lux（自然光） | |
國際認證 | ||
FCC Part15 Class B, CE EMC Class B | ||
配件列表 | ||
開發板NLS-EVK3000 | NLS-EM3000的開發板，帶觸發按鍵和蜂鳴器，具備RS232和USB輸出。 | |
數據線 | RS232數據線 | RS232數據線，用來連接NLS-EVK3000和信息接收主機，帶適配器插口。 |
USB數據線 | USB數據線，用來連接NLS-EVK3000和信息接收主機。 | |
電源適配器 | 5V電源適配器，配合RS232數據線給NLS-EVK3000供電。 其輸出為: DC5V, 2A; 輸入為: AC100~240V, 50~60HZ. | |
*標準EM3000不支持MicroPDF417條碼和OCR，定制性產品支持 **測試條件如下： Code39，3 Bytes；最小條空寬度 = 10mil；寬窄比 = 3:1；PCS = 0.8；條碼高度 = 11mm；測試距離 = 120mm；環境溫度=23℃；環境照度= 200 lux | ||
